一、情景描述

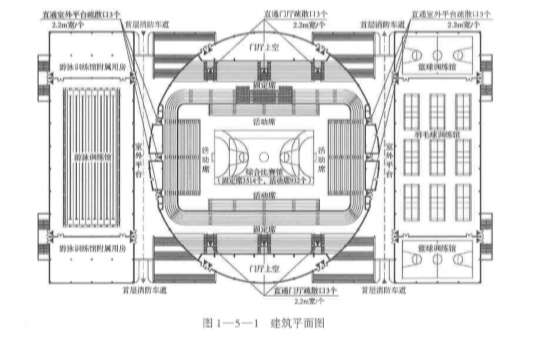

某高校新建一棟體育館，由主體建筑和附屬建筑兩部分組成，主體建筑為比賽館，附屬建 筑為訓練館，建筑高度 23 m，總建筑面積 17000 m2 ，采用框架及大跨度鋼屋架結構體系，耐火 等級二級，該體育館的相關信息如圖 1-5-1 所示。比賽館為單層大空間建筑，可容納觀眾席 4446 個(其中，固定席 3514 個，活動席 932 個) ;其比賽場地共設有 8 個凈寬度均為 2.20 m 的疏散門，其中， 2 個疏散門與比賽館直通室外的門廳連通， 6 個疏散門與附屬建筑的疏散走 道連通;其觀眾廳共設有 12 個凈寬度均為 2.20 m 的疏散門，其中， 6 個疏散門與比賽館直通室 外的門廳連通， 6 個疏散門與附屬建筑地上一層屋頂?shù)氖彝馄脚_(tái)(該室外平臺與室外設計地面 之間均設有連通的室外樓梯)連通;比賽場地和觀眾廳內任一點至最近疏散門的直線距離均不 超過 30 m ，不能直通室外的疏散門至最近的疏散外門(疏散外門均直通室外)的疏散走道的長 度均不超過 12.5 m。兩個訓練館均為地上 2 層，局部 l 層;分別設有籃球、羽毛球、游泳等訓 練用房;分別設有兩部樓梯凈寬度均為1.40 m 的敞開樓梯間。該體育館共設有 7 個防火分區; 其中，最大一個防火分區的使用功能為比賽場地及觀眾廳，其建筑面積為 5000 m2 ; 每個防火 分區均至少設有兩個安全出口。該體育館按國家有關工程建設消防技術標準配置了室內外消火 栓系統、自動噴水滅火系統和建筑滅火器等消防設施及器材.

二、分析要點

本案例主要分析下列內容: 根據使用用途，分析情景描述中體育館的建筑等級，并分析該體育館的耐火等級、消防車 道、防火分區、安全疏散和室內裝修等按照國家有關工程建設技術標準的規定，應采取的建筑 防火技術措施。

三、關鍵知識點及依據，

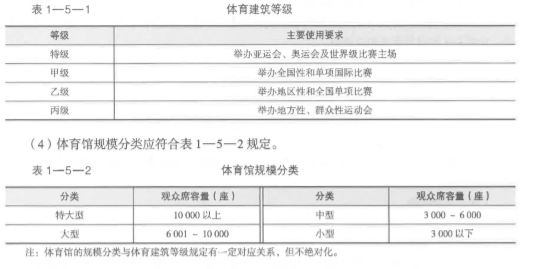

(一)體育建筑的等級和耐火等級，體育館的規模分類 (1)體育建筑是指作為體育競技、體育教學、體育娛樂和體育鍛煉等活動之用的建筑物。 ( 2 )體育館是指配備有專門設備而供能夠進行球類、室內田徑、冰上運動、體操(技巧)、 武術、拳擊、擊劍、舉重、摔跤、 柔道等單項或多項室內競技比賽和訓練的體育建筑，主要由 比賽和練習場地、看臺和輔助用房及設施組成。 體育館根據比賽場地的功能可分為綜合體育館 和專項體育館，不設觀眾看臺及相應用房的體育館也稱訓練房。 ( 3 )體育建筑等級應根據其使用要求分級，且應符合表 1-5一1 的規定。

( 5 )除特級體育建筑的耐火等級應為一級外，其他體育建筑的耐火等級均不應低于二

級。

( 6 )情景描述中體育館的主要用途為舉辦地區性比賽，比賽館可容納觀眾席 4446 個;根 據《體育建筑設計規范~ (JGJ 31-2003 )規定，該體育館的建筑等級應為乙級，規模分類應為 中型，其耐火等級不應低于二級。 (二)消防車道 該體育館的消防車道設置應符合以下要求:

( 1 )根據《體育建筑設計規范~ (JGJ 31-2003) 規定，體育建筑周圍消防車道應環通; 當因各種原因消防車不能按規定靠近建筑物時，應采取下列措施之一滿足火災撲救的需要:

1)消防車在平臺下部空間靠近建筑主體;

2 )消防車直接開入建筑內部;

 3 )消防車到達平臺上部以接近建筑主體;

 4) 平臺上部設消火栓。

 ( 2 )根據《建筑設計防火規范~ ( GB 50016-2014 )規定，超過 3000 個座位的體育館應設 置環形消防車道，確有困難時，可沿建筑的兩個長邊設置消防車道。 消防車道的凈寬度和凈空 高度均不應小于 4m。 消防車道轉彎半徑應滿足消防車轉彎的要求，普通消防車的轉彎半徑通 常為 9 m，登高消防車的轉彎半徑通常為 12 m ，特種消防車的轉彎半徑通常為 16 - 20 m。 消 防車道與建筑之間不應設置妨礙消防車操作的樹木、架空管線等障礙物。消防車道靠建筑外墻 一側的邊緣距離建筑外墻不宜小于 5m。消防車道的坡度不宜大于 8%。環形消防車道至少應有 兩處與其他車道連通。 盡頭式消防車道應設置回車道或回車場，回車場的面積不應小于 12 m X 12 m; 供重型消防車使用時，不宜小于 18 m x 18 m。消防車道的路面及其下面的管道和暗溝 等，應能承受重型消防車的壓力 。 消防車道可利用交通道路，但該道路應滿足消防軍通行、轉 彎和停靠的要求。

 (三)防火分區

 根據《體育建筑設計規范~ (JGJ 31-2003) 、《建筑設計防火規范~ ( GB 50016-2014 )的 規定，該體育館的防火分區劃分應符合以下要求:

 (1)體育建筑的防火分區尤其是比賽大廳、訓練廳和觀眾休息廳等大空間處應結合建筑布 局、功能分區和使用要求加以劃分。

 ( 2 )體育館的比賽場地和觀眾看臺之間可以作為一個防火分區考慮，而觀眾休息廳和周邊 賽事用房可分別劃分防火分區，這樣既考慮了體育建筑空間的特殊性，又可以避免觀眾廳防火 分區面積的元限擴大。

 ( 3 )一、二級耐火等級體育館地上建筑防火分區的最大允許建筑面積為 2500 曠;建筑內 設置自動滅火系統時，該~火分區的最大允許建筑面積可按上述規定增加1.0 倍;局部設置時， 增加面積可按該局部面積的1.0 倍計算。 體育館觀眾廳的防火分區最大允許建筑面積可適當增 加。

 (四)安全疏散 根據《體育建筑設計規范~ (JGJ 31-2003 )、《建筑設計防火規范~ ( GB 50016-2014 )的 規定，該體育館的安全疏散應符合以下要求:

 ( 1 )體育館的觀眾廳，其疏散門的數量應經計算確定，且不應少于 2 個，每個疏散門的平 均疏散人數不宜超過 400 - 700 人。 (2)人員密集的公共場所、觀眾廳的疏散門不應設置門檻，其凈寬度不應小于1.40 m ，且 緊靠門口內外各 1.40 m 范圍內不應設置踏步。

 ( 3 ) 一、 三級耐火等級體育館內疏散門或安全出口不少于 2 個的觀眾廳等(還包括體育 建筑的入場等候與休息廳) ，其室內任一點至最近疏散門或安全出口的直線距離不應大于 30 m (可不考慮座椅、柜臺的影響，但應考慮墻體和隔斷的影響) ;當疏散門不能直通室外地面或疏 散樓梯間時，應采用長度不大于 10m 的疏散走道通至最近的安全出口 。 當i亥場所設置自動噴 水滅火系統時，室內任一點至最近安全出口的安全疏散距離可分別增加 25%。

( 4 )由于體育館屬于人員密集場所，樓梯間的人流量較大，使用者大都不熟悉內部環境， 且這類建筑的建筑主體多為單層，因此， {建筑設計防火規范~ ( GB 50016-2014 )未規定體育館的室內疏散樓梯應采用封閉樓梯間。但當這些場所與其他功能空間組合在同一座建筑內時， 則其疏散樓梯的設置形式應按其中要求最高者確定，或按該建筑的主要功能確定。

 ( 5 )體育館的疏散走道、疏散樓梯、疏散門、安全出口的各自總凈寬度，應根據其通過人 數和疏散凈寬度指標計算確定，并應符合下列規定:

l )體育館觀眾廳內疏散走道的凈寬度應按每 100 人不小于 0.60 m 計算，且不應小于 l m; 邊走道的凈寬度不宜小于 0.80 m。布置疏散走道時，橫走道之間的座位排數不宜超過 20 排; 縱走道之間的座位數每排不宜超過 26 個;前后排座椅的排距不小于 0.90 m 時，可增加1.0 倍， 但不得超過 50 個;僅→側有縱走道時\座位數應減少一半。

 2) 體育館觀眾廳外疏散走道的凈寬度不應小子1.10 m。

 3) 有等場需要的入場門不應作為觀眾廳的疏散門。

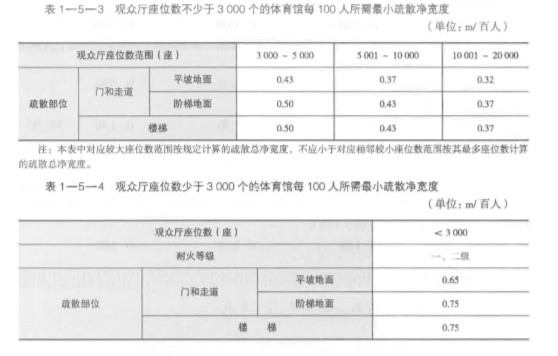

4) 體育館供觀眾疏散的所有內門、外門、樓梯和走道的各自總凈寬度，應根據疏散人數 按每 100 人的最小疏散凈寬度不小于表 }-5-3 、表 }-5-4 的規定計算確定。

5) 疏散樓梯的踏步深度不應小于 0.28 m，踏步高度不應大于 0.16 m，樓梯最小寬度不得 小于1.20 m，樓梯中間休息和樓梯休息平臺寬度不應小于樓梯寬度，直跑樓梯的中間平臺寬度 不應小于1.20 m。

 6) 疏散門應采用向疏散方向開啟的平開門，不應采用推拉門、卷簾門、吊門、轉門和折 疊門。人數不超過 60 人且每桂門的平均疏散人數不超過 30 人的房間，其疏散門的開啟方向不 限。人員密集場所平時需要控制人員隨意出人的疏散門，應保證火災時不需使用鑰匙等任何工 具即能從內部易于打開，并應在顯著位置設置具有使用提示的標識。 7)疏散用樓梯和疏散通道上的階梯不宜采用螺旋樓梯和扇形踏步。確需采用時，踏步 上、下兩級所形成的平面角度不應大于 100 ，且每級離扶手 250 mm 處的踏步深度不應小于220mm。

 (五)室內裝修

 體育館建筑內部裝修應符合《建筑內部裝修設計防火規范~ (GB 50222-2017) 的規定， 建筑內用于比賽、訓練部位的室內墻面和頂棚(包括吸聲、隔熱和保溫處理)裝修還應符合 《體育建筑設計規范~ (JGJ 31-2003) 的規定，采用不燃燒體材料;當此場所內設有 自動滅火 系統和火災自動報警系統時，室內墻面和頂棚裝修可采用難燃燒體材料。 體育建筑內固定座位應采用煙密度指數 50 以下的難燃材料制作，地面可采用不低于難燃 等級的材料制作;當相關場所內設有自動滅火系統和火災自動報警系統時，以上要求也不應降 低。
