一、情景描述

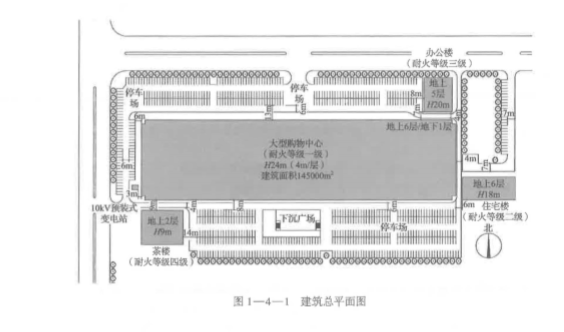

某大型購物中心地上 6 層，地下 1 層，建筑高度為 24m，其建筑總平面布局及周邊民用建 筑等的相關信息、如圖 1-4一l 所示。該購物中心地下一層的主要使用功能為設備用房、物業管 理用房和商店?duì)I業廳;其中，設備用房區域的建筑面積為 2000 m2 ，劃分為 1 個防火分區;物 業管理用房區域的建筑面積為 1 000 m2 ，劃分為 1 個防火分區;商店?duì)I業廳(均銷售建材)區 域的建筑面積為 22000 m2 ，采用不開設門、窗、洞口的防火墻分隔成 10 000 m2 和 12000 m2 兩 個區域，并采用下沉式廣場將其局部連通，按建筑面積不大于 2000 m2 劃分為 11 個防火分區。 該購物中心首層至地上六層每層的使用功能均為銷售百貨和服裝鞋帽的商店?duì)I業廳，每層的建 筑面積均為 20000 m2 ，首層至地上六層每層均按建筑面積不大于 5000 m2 劃分為 4 個防火分 區。該建筑按國家有關工程建設消防技術標準配置了室內外消火栓系統、自動噴水滅火系統、 排煙設施、火災自動報警系統和建筑滅火器等消防設施及器材。

分析要點

本案例主要分析下列內容: 根據建筑高度，分析情景描述中大型購物中心的建筑分類，并由此分析情景描述中的建筑 耐火等級、建筑層數、防火間距、平面布置、防火分區、構造防火等建筑防火技術措施是否符 合國家工程建設消防技術標準的規定。另外，分析大型購物中心如何按照國家有關工程建設消 防技術標準的規定，落實有關安全出口位置、數量、寬度，疏散距離和疏散走道的寬度等消防 安全疏散技術措施。

三、關鍵知識點及依據

(一)建筑分類 重要公共建筑系指為某一地區的政治、經濟活動提供必要保障的重要建筑，或涉及居民正 常生活的重要文化、體育建筑或人員高度集中的大型建筑，這些建筑發生火災后，需盡量減少 人員傷亡和火災對建筑結構的危害，以便為人員疏散和火災撲救提供足夠的安全時間或盡快恢 復其使用功能，降低可能造成的嚴重后果。 根據《汽車加油加氣站設計與施工規范( 2014 年版)} (GB 50156-2012 )附錄 B 的規定， 重要公共建筑一般包括以下內容:

(1)地市級及以上的黨政機關辦公樓。

(2 )設計使用人數或座位數超過 1 500 人(座)的體育館、會堂、影劇院、娛樂場所、車 站、證券交易所等人員密集的公共室內場所。

( 3 )藏書量超過 50 萬冊的圖書館;地市級及以上的文物古跡、博物館、展覽館、檔案館 等建筑物。

 (4) 省級及以上的銀行等金融機構辦公樓，省級及以上的廣播電視建筑。

( 5 )使用人數超過 500 人的中小學校及其他未成年人學校;使用人數超過 200 人的幼兒 園、托兒所、殘障人員康復設施 150 張床位及以上的養老院、醫院的門診樓和住院樓。

 ( 6 )總建筑面積超過 20000 曠的商店建筑，商業營業場所的建筑面積超過 15000 曠的綜 合樓。 情景描述中的大型購物中心的建筑分類應為多層重要公共建筑。

 (二)耐火等級和建筑層數

 公共建筑的耐火等級應根據其建筑高度、使用功能、重要性和火災撲救難度等確定。 公共建筑中地下或半地下建筑(室)的耐火等級不應低于一級。單、多層重要公共建筑的 耐火等級不應低于二級。 一、二級耐火等級公共建筑的上人平屋頂，其屋面板的耐火極限分別不應低于 1.50 h 和1.00 h。 一、二級耐火等級公共建筑的屋面板應采用不燃材料。 三級耐火等級多層公共建筑的層數不應超過 5 層，四級耐火等級多層公共建筑的層數不應 超過 2 層。

 (三)防火間距

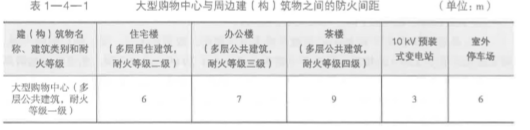

 根據《建筑設計防火規范~ ( GB 50016-2014 )的規定，情景描述中大型購物中心與周邊 建(構)筑物之間的防火間距不應小于表 1-4一l 的規定。

當防火間距不能滿足《建筑設計防火規范~ ( GB 50016-2014 )的規定時，可以采取以下 措施:

(1)相鄰兩座單、多層民用建筑，當相鄰?fù)鈮椴蝗夹詨w且無外露的可燃性屋檐，每面 外墻上無防火保護的門、窗、洞口不正對開設且該門、窗、洞口的面積之和不大于外墻面積的 5% 時，其防火間距可按本表規定減少 259毛。

 ( 2 )兩座民用建筑相鄰較高一面外墻為防火墻(該防火墻應無門、窗、洞口) ，或高出相 鄰較低一座-、二級耐火等級建筑的屋面 15 m 及以下范圍內的外墻為防火墻(該防火墻應無 門、窗、洞口)時，其防火間距可不限。

 ( 3 )相鄰兩座建筑高度相同的一、二級耐火等級民用建筑中相鄰任一側外墻為防火墻(該 防火墻應元門、窗、洞口) ，且其屋頂?shù)哪突饦O限不低于1.00 h 時，其防火間距可不限。

 (4 )相鄰兩座單、多層民用建筑中較低一座建筑的耐火等級不低于二級，相鄰較低一面外 墻為防火墻(該防火墻應無門、窗、洞口)且屋頂元天窗，屋頂?shù)哪突饦O限不低于1.00 h 時， 其防火間距不應小于 3.5 mo

 ( 5 )相鄰兩座單、多層民用建筑中較低一座建筑的耐火等級不低于二級且屋頂元天窗，相 鄰較高一面外墻高出較低一座建筑的屋面 15 m 及以下范圍內的開口部位設置甲級防火門、窗，或設置符合《自動噴水滅火系統設計規范~ ( GB 50084-2017 )規定的防火分隔水幕或《建筑 設計防火規范 ~ ( GB 50016-2014 )第 6.5.3 條規定的防火卷簾時，其防火間距不應小于 3.5 m o (四)平面布置 營業廳不應設置在地下三層及以下樓層。 地下或半地下營業廳不應經營 、儲存甲、乙類火 災危險性物品。

 (五)防火分區

 ( 1 )該建筑地上各層防火分區的最大允許建筑面積均為 2500 m2 ，地下一層設備用房區域 防火分區的最大允許建筑面積為 1 000 曠，地下一層物業管理用房區域防火分區的最大允許建 筑面積為 500 m20 建筑內設置自動滅火系統時，防火分區的最大允許建筑面積可按上述規定增 加1.0 倍;局部設置時，增加面積可按該局部面積的1.0 倍計算。

 ( 2) 一、 二級耐火等級建筑內的營業廳、展覽廳，當設置自動滅火系統和火災自動報警系 統并采用不燃或難燃裝修材料時，每個防火分區的最大允許建筑面積可適當增加，并應符合下 列規定: 1)設置在單層建筑內或僅設置在多層建筑的首層內時，不應大于 10 000 m20 當營業廳、 展覽廳同時設置在多層民用建筑的首層及其他樓層時，考慮到涉及多個樓層的疏散和火災蔓延 危險，其地上樓層內防火分區的最大允許建筑面積應為 2500 曠;當建筑內設置自動滅火系統 時，其地上樓層內防火分區的最大允許建筑面積應為 5000 m2 j 當建筑內局部設置自動滅火系 統時，其地上樓層內防火分區的增加面積可按該局部面積的1.0 倍計算。

 2 )設置在地下或半地下時，不應大于 2000 m2 0 ( 3 )總建筑面積大于 20000 曠的地下或半地下商店，應采用元門、窗、洞口的防火墻、 耐火極限不低于 2.00 h 的樓板分隔為多個建筑面積不大于 20000 曠的區域。 相鄰區域確需局 部連通時，應采用下沉式廣場等室外開敞空間、防火隔間、避難走道、防煙樓梯間(相關部位 的防煙樓梯間及其前室的門均應采用常開甲級防火門)等方式進行連通。 (六)構造防火 (I)建筑外墻上、下層開口之間應設置高度不小于1.2 m 的實體墻或挑出寬度不小于1.0 m、 長度不小于開口寬度的防火挑檐;當室內設置自動噴水滅火系統時，上、下層開口之間的實體 墻高度不應小于 0.8 m。當上、下層開口之間設置實體墻確有困難時，可設置防火玻璃墻，多層 建筑的防火玻璃墻的耐火完整性不應低于 0.50 h。 外窗的耐火完整性不應低于防火玻璃墻的耐火 完整性要求。 實體墻和防火挑檐的耐火極限和燃燒性能，均不應低于相應耐火等級建筑外墻的 要求。

 ( 2 )用于防火分隔的下沉式廣場等室外開敞空間，應符合下列規定:

1)分隔后的不同區域通向下沉式廣場等室外開敞空間的開口最近邊緣之間的水平距離不 應小于 13 mo 室外開敞空間除用于人員疏散外不得用于其他商業或可能導致火災蔓延的用途， 其中用于疏散的凈面積不應小于 169 m2 0

 2 )下沉式廣場等室外開敞空間內應設置不少于 1 部直通地面的疏散樓梯。 當連接下沉廣 場的防火分區需利用下沉廣場進行疏散時，疏散樓梯的總凈寬度不應小于任一防火分區通向室 外開敞空間的設計疏散總凈寬度。

 3 )確需設置防風雨篷時，防風雨篷不應完全封閉，四周開口部位應均勻布置，開口的面 積不應小于該空間地面面積的 25%，開口高度不應小于1.0 mj 開口設置百葉時，百葉的有效排煙面積可按百葉通風口面積的 60% 計算。 ( 3 )防火隔間的設置應符合下列規定: 1 )防火隔間的建筑面積不應小于 6.0 m20 2 )防火隔間的門應采用甲級防火門。 3 )不同防火分區通向防火隔間的門不應計人安全出口，門的最小間距不應小于 4m。 4 )防火隔間內部裝修材料的燃燒性能應為 A 級。 5 )不應用于除人員通行外的其他用途。 ( 4 )防火分隔部位設置防火卷簾時，應符合下列規定:

1 )除中庭外，當防火分隔部位的寬度不大于 30m 時，防火卷簾的寬度不應大于 10m; 當防 火分隔部位的寬度大于 30m 時，防火卷簾的寬度不應大于該部位寬度的陽，且不應大于 20mo

 2) 防火卷簾應具有火災時靠自重自動關閉功能.

 3) 除另有規定外，防火卷簾的耐火極限不應低于《建筑設計防火規范~ (GB 500162014 )對所設置部位墻體的耐火極限要求。 當防火卷簾的耐火極限符合《門和卷簾的耐火試驗方法~ ( GBrr 7633-2008 )有關耐火完 整性和耐火隔熱性的判定條件時，可不設置自動噴水滅火系統保護。 除另有規定外，當防火卷簾的耐火極限僅符合《門和卷簾的耐火試驗方法~ (GBrr 76332008 )有關耐火完整性的判定條件時，應設置自動噴水滅火系統保護。自動噴水滅火系統的設 計應符合《自動噴水滅火系統設計規范~ (GB 50084-2017) 的規定，但火災延續時間不應小 于該防火卷簾的耐火極限。

 4) 防火卷簾應具有防煙性能，與樓板、梁、墻、柱之間的空隙應采用防火封堵材料 封堵。

 5 )需在火災時自動降落的防火卷簾，應具有信號反饋的功能。 6) 其他要求，應符合《防火卷簾~ ( GB 14102-2005 )的規定。

 (七)安全疏散

 該大型購物中心應根據建筑高度、規模、使用功能和耐火等級等因素合理設置安全疏散設 施，確保安全出口、疏散門的位置、數量和寬度及疏散距離等滿足人員安全疏散的要求;其安 全疏散應符合下列規定:

(1)該建筑內的安全出口和疏散門應分散布置，且建筑內每個防火分區或一個防火分區 的每個樓層相鄰兩個安全出口以及每個房間相鄰兩個疏散門最近邊緣之間的水平距離不應小 于 5m。

 ( 2 )每個防火分區或一個防火分區的每個樓層，其安全出口的數量應經計算確定，且不應 少于 2 個。

 ( 3 )除劇場、電影院、禮堂、體育館外的其他公共建筑，其房間疏散門、安全出口、疏散 走道和疏散樓梯的各自總凈寬度，應符合下列規定:

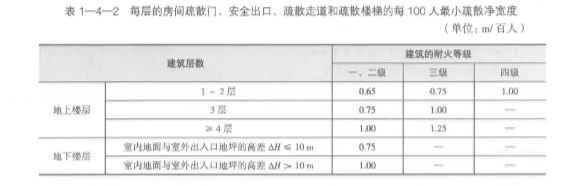

1)每層的房間疏散門、安全出口、疏散走道和疏散樓梯的各自總凈寬度，應根據疏散人 數按每 l∞人的最小疏散凈寬度不小于表 1-4-2 的規定計算確定。當每層疏散人數不等時， 疏散樓梯的總凈寬度可分層計算，地上建筑內下層樓梯的總凈寬度應按該層及以上疏散人數最 多一層的人數計算;地下建筑內上層樓梯的總凈寬度應按該層及以下疏散人數最多一層的人數 計算。

2) 地下或半地下人員密集的廳、室，其房間疏散門、安全出口、疏散走道和疏散樓梯的 各自總凈寬度，應根據疏散人數按每 100 人不小于1.00m 計算確定。

 3 )首層外門的總凈寬度應按該建筑疏散人數最多的一層的人數計算確定，不供其他樓層 人員疏散的外門，可按本層疏散人數計算確定。

 4) 商店的疏散人數應按每層營業廳的建筑面積乘以表 1-4-3 規定的人員密度計算。對 于建材商店、家具和燈飾展示建筑，其人員密度可按表 1-4-3 規定值的 30% 確定。

注:根據表 1-4-3 確定人員密度值時，應考慮商店的建筑規模，當建筑規模較小(比如營業廳的建筑面積小于 3000 m2 ) 時宜取上限值，當建筑規模較大時，可取下限值。當一座商店建筑內設置有多種商業用途時，考慮到不同用途 區域可能會隨經營狀況或經營者的變化而變化，盡管部分區域可能用于家具、建材經銷等類似用途，但人員密度仍需要按 照該建筑的主要商業用途來確定，不能再按照上述方法折減。

(4 )人員密集的公共建筑不宜在窗口、陽臺等部位設置封閉的金屬柵欄，確需設置時，應 能從內部易于開啟;窗口、陽臺等部位宜根據高度設置適用的輔助疏散逃生設施。

 (5 )一、二級耐火等級公共建筑內的安全出口全部直通室外確有困難的防火分區，可利用 通向相鄰防火分區的甲級防火門作為安全出口，但應符合下列要求:

1)利用通向相鄰防火分區的甲級防火門作為安全出口(可在一定程度解決個別防火分區 直通室外安全出口數量不足、疏散寬度不夠，或其中局部區域的安全正在散距離過長的問題)時， 應采用防火墻(不能采用防火卷簾、防火分隔水幕等措施替代)與相鄰防火分區進行分隔。

 2) 建筑面積大于 1 000 曠的防火分區，直通室外的安全出口數量不應少于 2 個;建筑面 積不大于 1000 曠的防火分區，直通室外的安全出口數量不應少于 1 個。

3 )該防火分區通向相鄰防火分區的疏散凈寬度不應大于所需疏散總凈寬度的 30%; 建筑 各層直通室外的安全出口總凈寬度，不應小于所需疏散總、凈寬度。

 ( 6 )疏散走道在防火分區處應設置常開甲級防火門 O 設置在建筑內經常有人通行處的防火 門宜采用常開防火門。常開防火門應能在火災時自行關閉，并應具有信號反饋的功能。 (7)一、二級耐火等級建筑內疏散門或安全出口不少于 2 個的觀眾廳、展覽廳、多功能 廳、餐廳、營業廳等，其室內任一點至最近疏散門或安全出口的直線距離不應大于 30 m; 當疏 散門不能直通室外地面或疏散樓梯間時，應采用長度不大于 10m 的疏散走道通至最近的安全出口。當該場所設置自動噴水滅火系統時，室內任一點至最近安全出口的安全疏散距離可分別 增加 25%。

( 8 )除另有規定外，公共建筑內疏散門和安全出口的凈寬度不應小于 0.90 m ，疏散走道和 疏散樓梯的凈寬度不應小于1.10 m。人員密集的公共場所的疏散門不應設置門檻，其凈寬度不 應小于1.40 m，且緊靠門口內、外各 1.40 m 范圍內不應設置踏步。人員密集的公共場所的室外 疏散通道的凈寬度不應小于 3.00m，并應直接通向?qū)挸ǖ貛А?/p>

 ( 9 )自動扶梯和電梯不應計作安全疏散設施。

 ( 10) 公共建筑內的客、貨電梯宜設置電梯候梯廳，不宜直接設置在營業廳、展覽廳、多 功能廳等場所內 o
