一、情景描述

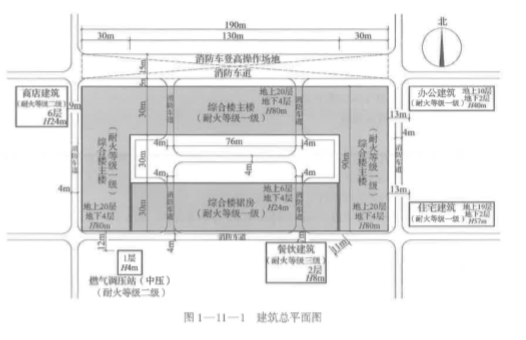

某棟綜合樓，地上 20 層，地下 4 層，建筑高度 80 m，采用框架剪力墻結構，總建筑面積 為 300000 m2 ; 該綜合樓內的高層建筑主體與裙房之間設有防火墻，高層建筑主體的各層建筑 面積均大于 1000 m20 該綜合樓的建筑總平面布局等相關信息如圖 1-11一1 所示。該綜合樓 地下三、四層均為人防層，其平時的主要使用功能均為普通汽車庫、室內有車道且有人員停留 的機械式汽車庫，和儲存可燃固體的丙類附屬庫房;地下二層的主要使用功能為展覽廳、管理 用房，及燃氣鍋爐房、柴油發電機房、變配電室、通風空氣調節機房、消防水泵房等設備用 房;地下一層的主要使用功能為消防控制室、管理用房、電影院及商店營業廳。該綜合樓內高 層建筑主體首層的主要使用功能為大堂、咖啡廳、自助餐廳、商店營業廳和展覽廳，地上二、 三層的主要使用功能均為兒童游樂廳、展覽廳、商店營業廳，地上 4 - 19 層的主要使用功能 均為辦公室，地上 20 層的主要使用功能為會議廳、多功能廳。該綜合樓內裙房首層至地上六 層的主要使用功能均為商店營業廳。該建筑按國家有關工程建設消防技術標準配置了室內外消 火栓系統、自動噴水滅火系統、火災自動報警系統和建筑滅火器等消防設施及器材。

蘭、分析要點

本案例主要分析下列內容: 根據建筑高度、使用用途，分析情景描述中綜合樓的建筑分類，并由此分析其耐火等級。 根據國家有關工程建設消防技術標準的規定，重點分析該綜合樓的總平面布局、防火分區、特 殊房間和場所的設置等應采取的建筑防火技術措施。

三、關鍵知識點及依據

(一)建筑分類和耐火等級 根據《建筑設計防火規范>> ( GB 50016-2014 )的規定，建筑高度大于 50 m 的公共建筑和 建筑高度 24 m 以上部分任一樓層建筑面積大于 1 000 曠的商店、展覽建筑和其他多種功能組 合的建筑(其他多種功能組合的建筑系指公共建筑中具有兩種或兩種以上的公共使用功能，不 包括住宅與公共建筑組合建造的情況) ，均屬于一類高層公共建筑;故情景描述中綜合樓的建 筑分類應為一類高層公共建筑。 地下或半地下建筑(室)和一類高層建筑及其裙房的耐火等級不應低于一級。

 (二)建筑總平面布局

 根據《建筑設計防火規范>> ( GB 50016-2014 )的規定，該綜合樓的建筑總平面布局應符 合以下規定:

 (1)在總平面布局中，應合理確定建筑的位置、防火間距、消防車道和消防水游、等，不宜 將民用建筑布置在甲、乙類廠(庫)房，甲、乙、丙類液體，可燃氣體儲罐和可燃材料堆場的 附近。

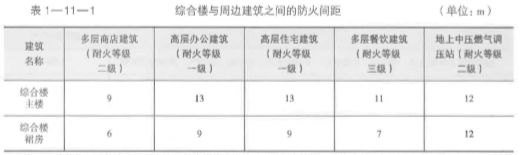

 ( 2 )該綜合樓與周邊建筑之間的防火間距，不應小于表 1一11一1 的規定。

注建筑物之間的防火間距應按相鄰建筑外墻的最近水平距離計算，當外墻有凸出的可燃或難燃構件時，應從其 凸出部分外緣算起。 2. 兩座建筑相鄰較高→面外墻為防火墻(該防火墻應無門、窗、洞口) ，或高出相鄰較低-座一、二級耐火等級建筑 的屋面 15 m 及以下范圍內的外墻為防火墻(該防火墻應無門、窗、洞口)時，其防火間距不限。 3 相鄰兩座建筑高度相同的一、二級耐火等級建筑中相鄰任一側外墻為防火埔(該防火墻應無門、窗、洞口).屋面 板的耐火極限不低于 1.00 h 時，其防火間距不限。 4 相鄰兩座建筑中較低一座建筑的耐火等級不低于二級，相鄰較低一面外墻為防火墻(該防火墻應無門、窗、洞口) 且屋頂無天窗，屋頂?shù)哪突饦O限不低于1.00 h 時，其防火間距不應小于 3.5 m; 對于高層建筑，不應小于 4m。 5. 相鄰兩座建筑中較低一座建筑的耐火等級不低于二級且屋頂元天窗，相鄰較高一面外墻高出較低一座建筑的屋面 15 m 及以下范圍內的開口部位設置甲級防火門、窗，或設置符合《自動噴水滅火系統設計規范>>( GB 50084-2017) 規定 的防火分隔水幕或《建筑設計防火規范>> (GB 50016-2014) 第 6.5.3 條規定的防火卷簾時.其防火間距不應小于 3.5 m; 對于高層建筑，不應小于 4m。

( 3 )當建筑物沿街道部分的長度大于 150 m 或總長度大于 220 m 時，應設置穿過建筑物的 消防車道。確有困難時，應設置環形消防車道。 高層民用建筑應設置環形消防車道，確有困難時，可沿建筑的兩個長邊設置消防軍道;對 于高層住宅建筑和山坡地或河道邊臨空建造的高層民用建筑，可沿建筑的→個長邊設置消防車 道，但該長邊所在建筑立面應為消防車登高操作面。 (4) 建筑高度大于 50 m 的高層建筑應至少沿一條長邊或周邊長度的 114 且不小于一條長邊 長度的底邊連續布置消防車登高操作場地，該范圍內的裙房進深不應大于 4m。 ( 5 )有封閉內院或天井的建筑物，當內院或天井的短邊長度大于 24 m 時，宜設置進入內 院或天井的消防車道;當該建筑物沿街時，應設置連通街道和內院的人行通道(可利用樓梯 間) ，其間距不宜大于 80m。 ( 6 )在穿過建筑物或進入建筑物內院的消防車道兩側，不應設置影響消防車通行或人員安 全疏散的設施。

 (三)防火分區

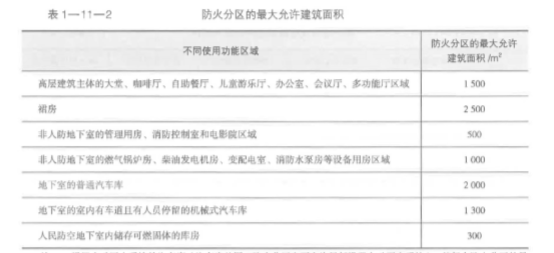

 該綜合樓應根據建筑類別、防火分區使用功能、地上還是地下和其自動滅火系統設置情 況，合理確定防火分區建筑面積。 根據《建筑設計防火規范N GB 50016-2014) 、《汽車庫、修車庫、停車場設計防火規范》 ( GB 50067-2014) 和《人民防空工程設計防火規范} ( GB 50098-2009 )的規定，該綜合樓高 層建筑主體及地下室內的商店營業廳、展覽廳，當設置自動滅火系統和火災自動報警系統并采 用不燃或難燃裝修材料時，其地上部分每個防火分區的最大允許建筑面積應為 4000 m2 ，其地 下部分每個防火分區的最大允許建筑面積應為 2000 曠;該綜合樓內其他使用功能區域防火分 區的最大允許建筑面積不應大于表 1-11-2 的規定。

注設置自動滅火系統的汽車庫(汽車庫的同一防火分區內不允許局部設置自動滅火系統) .其每個防火分區的最 大允許建筑面積不應大于本表規定的 2.0 倍。 2. 對于人民防空地下室內儲存可燃固體的丙類庫房.當其設置火災自動報警系統和自動滅火系統時.其每個防火分區的 最大允許建筑面積可按本表的規定增加1.0 倍;局部設置時，其防火分區的增加建筑面積可按該局部建筑面積的1.0 倍計算。 3 裙房與高層建筑主體之間設置防火墻時，裙房的防火分區可按單、多層建筑的要求確定。 4 對于非汽車庫和人民防空地下室的區域，當其設置自動滅火系統時.其每個防火分區的最大允許建筑面積可按本 表的規定增加1.0 倍;局部設置時，其防火分區的增加建筑面積可按該局部建筑面積的1.0 倍計算。

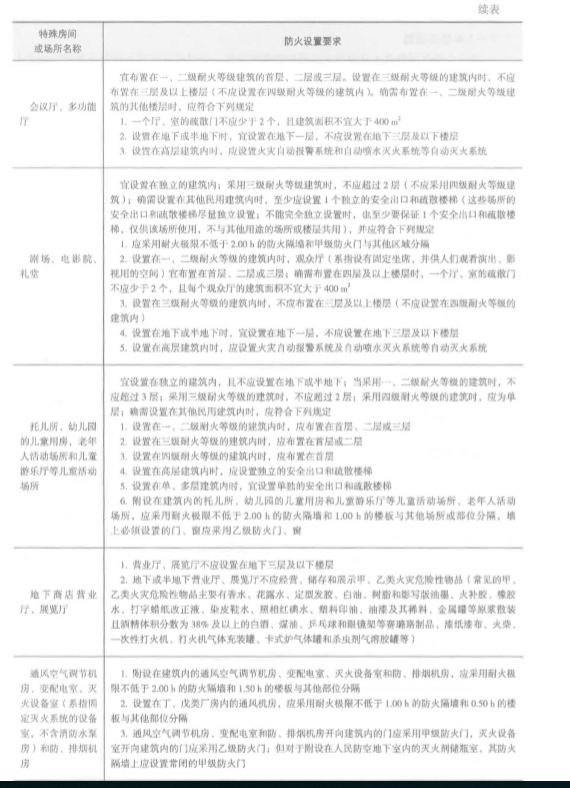

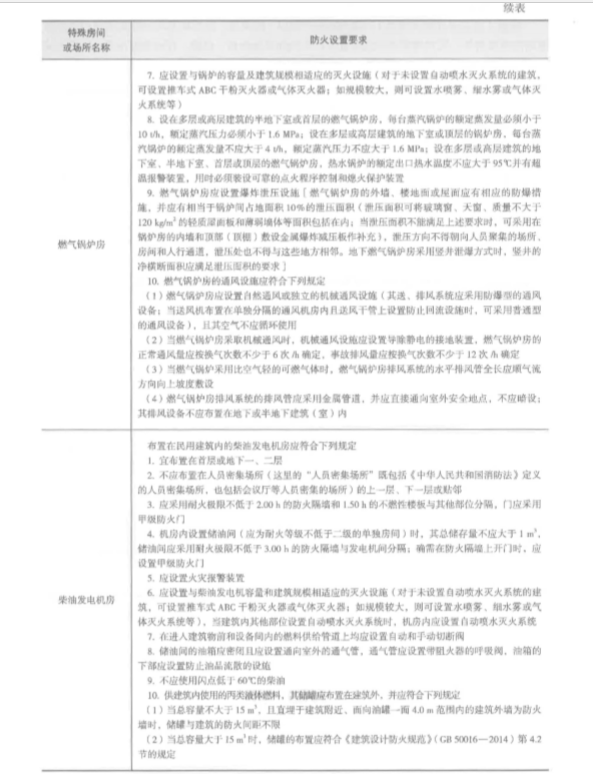

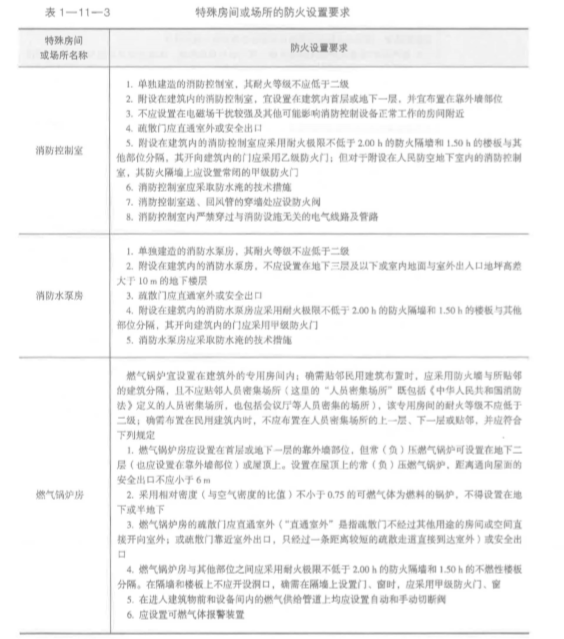

(四)特殊房間或場所的防火設置要求 根據《建筑設計防火規范~ (GB 50016-2014) 的規定，除為滿足民用建筑使用功能所設 置的附屬庫房外.民用建筑內不應設置生產車間和其他庫房。經營、存放和使用甲、乙類火災 危險性物品的商店、作坊和儲藏間，嚴禁附設在民用建筑內 o 該綜合樓內消防控制室、消防水泵房、燃氣鍋爐房、柴油發電機房、會議廳、多功能廳、 電影院、兒童游樂廳、商店營業廳、展覽廳、自動滅火系統設備室、通風空氣調節機房等特殊 房間或場所的有關防火設置要求應符合表 l一 11-3 的規定。
