一、情景描述

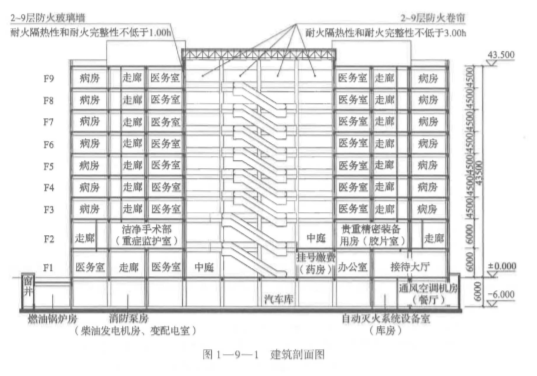

某醫院病房樓地上 9 層，地下 1 層，建筑高度 43.50 m，總建筑面積 18 545.60 m2 ， 框架剪 力墻結構，采用玻璃幕墻作為外圍護墻體，耐火等級一級，共設有 290 張病床，首層至地上九 層設有一個中庭。地下一層的主要使用功能為餐廳、附屬庫房、消防水泵房、柴油發電機房、 變配電室、 燃油鍋爐房、通風空調機房、自動滅火系統設備室等設備用房和汽車庫，首層的主 要使用功能為接待大廳、 消防控制室、辦公室和醫務室;地上二層的主要使用功能為貴重精密 醫療裝備用房、重癥監護室、 膠片室和潔凈手術部，地上 3 - 9 層的主要使用功能為病房、醫 務室。 該建筑的相關信息如圖 1-9-1 所示。 該建筑按國家有關工程建設消防技術標準配置了 室內外消火栓系統、 自動噴水滅火系統、火災自動報警系統和建筑滅火器等消防設施及器材。

二、分析要點

本案例主要分析下列內容: 根據使用用途、建筑高度，分析情景描述中醫院病房樓的建筑分類;并根據國家有關工程 建設消防技術標準的規定，重點分析該病房樓的中庭、平面布置、避難、構造防火等應采取的 建筑防火技術措施。

三、關鍵知識點及依據

(一)建筑分類 根據《建筑設計防火規范~ ( GB 50016-2014 )的規定，建筑高度大于 24 m 的醫療建筑的 建筑分類應為-類高層公共建筑，故情景描述中的醫院病房樓按高度和使用功能分類應為一類 高層公共建筑。

 (二)中庭 根據《建筑設計防火規范~ ( GB 50016-2014) 的規定，建筑物內設置中庭時，其防火分 區的建筑面積應按上、下層相連通的建筑面積疊加計算;當疊加計算后的建筑面積大于→個防 火分區的最大允許建筑面積時，應符合下列規定:

 ( 1 )中庭與周?chē)B通空間應進行防火分隔:采用防火隔墻時，其耐火極限不應低于1.00 h; 采用防火玻璃墻時，其耐火隔熱性和耐火完整性不應低于1.00 h; 采用耐火完整性不低于1.00 h 的非隔熱性防火玻璃墻時，應設置自動噴水滅火系統(可采用防護冷卻水幕或防護冷卻系 統;防護冷卻水幕的水幕噴頭、防護冷卻系統的邊墻型灑水噴頭均可只設在需要保護的一側)進行保護;采用防火卷簾時，其耐火極限不應低于 3.00 h，并應符合《建筑設計防火規范》 ( GB 50016-2014 )第 6.5.3 條的規定;與中庭相連通的門、窗，應采用火災時能自行關閉的甲 級防火門、窗。

( 2) 高層建筑內的中庭回廊應設置自動噴水滅火系統和火災自動報警系統。

 ( 3 )中庭應設置排煙設施。

( 4 )中庭內不應布置可燃物。

 ( 5 )中庭區域通過其與周?chē)B通空間的防火分隔，構成一個特殊的防火分隔區域(獨立的 防火單元) ;中庭區域內任-點至最近首層疏散外門或其他層安全出口(專指封閉樓梯間、防 炯樓梯間前室和室外疏散樓梯的出入口，或直通室外安全區域的出口)的直線距離(應考慮墻 體和隔斷的影響)不應大于 30 m; 當相關場所設置自動噴水滅火系統時，中庭內任一點至最近 首層疏散外門或其他層安全出口的安全疏散距離可增加 25%。

 (三)平面布置

 (1)醫院的住院部分不應設置在地下或半地下。

 ( 2 )醫院的住院部分采用三級耐火等級建筑時，不應超過 2 層;采用四級耐火等級建筑 時，應為單層;設置在三級耐火等級的建筑內時，應布置在首層或二層;設置在四級耐火等級 的建筑內時，應布置在首層。

 ( 3 )根據《汽車庫、修車庫、停車場設計防火規范~ ( GB 50067-2014 )的規定，汽車庫 不應與病房樓組合建造;當符合下列要求時，汽車庫可設置在病房樓的地下部分:

1 )汽車庫與病房樓之間，應采用耐火極限不低于 2.00h 的樓板完全分隔。

 2) 汽車庫與病房樓的安全出口和疏散樓梯應分別獨立設置。

 (四)避難

情景描述中的高層病房樓應在二層及以上的病房樓層和潔凈手術部設置避難間 。 避難間應 符合下列規定:

 (1)避難問服務的護理單元不應超過 2 個，其凈面積應按每個護理單元不小于 25.0 m2 確定。

( 2 )避難間兼作其他用途時，應保證人員的避難安全，且不得減少可供避難的凈面積。

( 3 )應靠近樓梯間，并應采用耐火極限不低于 2.00 h 的防火隔墻和甲級防火門與其他部位 分隔。 (4 )應設置消防專線電話和消防應急廣播。 ( 5 )避難間的人口處應設置明顯的指示標志。

 ( 6 )應設置獨立的機械防煙設施。

 (7)應設置消防應急疏散照明，其備用電源的連續供電時間不應小于 1.0 h ，其地面最低水 平照度不應低于1O.01x。

 (五)構造防火

建筑結構抗火性能的優劣對于火災情況下人員安全疏散和滅火救援的順利開展至關重要， 該病房樓的構造防火應符合下列規定:

 (1)防火墻應直接設置在建筑的基礎或框架、梁等承重結構上，框架、梁等承重結構的耐火 極限不應低于防火墻的耐火極限。 防火墻應從樓地面基層隔斷至梁、樓板或屋面板的底面基層。

 ( 2 )緊靠防火墻兩側的門 、 窗、洞口之間最近邊緣的水平距離不應小于 2.0m; 采取設置乙級防火窗等防止火災水平蔓延的措施(以上 2.0m 范|辜的均應采取防火措施)時，該距離不限。

( 3 )建筑內的防火墻不宜設置在轉角處。確需設置時，內轉角兩側墻上的門、窗、洞口 之間最近邊緣的水平距離不應小于 4.0111; 采取設置乙級防火窗等防止火災水平蔓延的措施時， 該距離不限O

 ( 4 )防火墻上不應開設門、窗、洞口，確需開設時，應設置不可開啟或火災時能自行關閉 的甲級防火門、窗。

 ( 5 )可燃?xì)怏w和甲、乙、丙類液體的管道嚴禁穿過防火墻。防火墻內不應設置排氣道。上 述管道外的其他管道不宜穿過防火墻，確需穿過時，應采用防火封堵材料將墻與管道之間的空 隙緊密填實，穿過防火墻處的管道保溫材料，應采用不燃材料;當管道為難燃及可燃材料時， 應在防火墻兩側的管道上采取防火措施。

 ( 6 )防火墻的構造應能在防火墻任意一側的屋架、梁、樓板等受到火災的影響而破壞時， 不會導致防火墻倒塌。

 ( 7 )醫療建筑內的手術室或手術部、產房、重癥監護室、貴重精密醫療裝備用房、儲藏 問、實驗室、膠片室等，附設在建筑內的托兒所、幼兒園的兒童用房和兒童游樂廳等兒童活動 場所、老年人活動場所，應采用耐火極限不低于 2.00 h 的防火隔墻和 1.00 h 的樓板與其他場所 或部位分隔，墻上必須設置的門、窗應采用乙級防火門、窗。

 ( 8 )醫院和療養院的病房樓內相鄰護理單元之間應采用耐火極限不低于 2.00 h 的防火隔墻 分隔，隔墻上的門應采用乙級防火門，設置在走道上的防火門應采用常開防火門。

 ( 9 )建筑外墻上、下層開口之間應設置高度不小于1.2 m 的實體墻或挑出寬度不小子 1.0 m、長度不小于開口寬度的防火挑檐;當室內設置自動噴水滅火系統時，上、下層開口之間 的實體墻高度不應小于 0.8 mo 當上、下層開口之間設置實體墻確有困難時，可設置防火玻璃 墻，高層建筑的防火玻璃墻的耐火完整性不應低于1.00 h ，多層建筑的防火玻璃墻的耐火完整 性不應低于 0.50 h。外窗的耐火完整性不應低于防火玻璃墻的耐火完整性要求。實體墻、防火 挑檐的耐火極限和燃燒性能均不應低于相應耐火等級建筑外墻的要求。 建筑幕墻應在每層樓板外沿處采取符合以上規定的防火措施，建筑幕墻與每層樓板、隔墻 處的縫隙應采用防火封堵材料封堵。

 (10 )附設在建筑內的消防控制室、滅火設備室、消防水泵房和通風空氣調節機房、變配 電室等，應采用耐火極限不低于 2.00 h 的防火隔墻和不低于1.50 h 的樓板與其他部位分隔。消 防水泵房、通風空氣調節機房和變配電室開向建筑內的門應采用甲級防火門，消防控制室和其 他設備房開向建筑內的門應采用乙級防火門(對于附設在人民防空地下室內的消防控制室和滅 火劑儲瓶室，其防火隔墻上應設置常閉的甲級防火門)。

 ( 11 )防煙、排煙、供暖、通風和空氣調節系統中的管道及建筑內的其他管道，在穿越防 火隔墻、樓板和防火墻處的孔隙應采用防火封堵材料封堵。 風管穿過防火隔墻、樓板和防火墻時，穿越處風管上的防火閥、排煙防火閥兩側各 2.0 m 范圍內的風管應采用耐火風管或風管外壁應采取防火保護措施，且耐火極限不應低于該防火分 隔體的耐火極限。

 ( 12 )建筑內受高溫或火焰作用易變形的管道，在貫穿樓板部位和穿越防火隔墻的兩側宜 采取阻火措施。

 ( 13 )防火門的設置應符合下列規定:

1)設置在建筑內經常有人通行處的防火門宜采用常開防火門;但醫院和療養院的病房樓 內相鄰護理單元之間設置在疏散走道處防火隔墻上的乙級防火門應采用常開防火門，疏散走道 在防火分區處應設置常開甲級防火門。常開防火門應能在火災時自行關閉，并應具有信號反饋 的功能。

 2) 除允許設置常開防火門的位置外，其他位置的防火門均應采用常閉防火門。常閉防火 門應在其明顯位置設置"保持防火門關閉"等提示標識。

 3 )除管井檢修門和住宅的戶門外，防火門應具有自行關閉功能。雙扇防火門應具有按順 序自行關閉的功能。

 4) 除"人員密集場所內平時需要控制人員隨意出入的疏散門和設置門禁系統的住宅、宿 舍、公寓建筑的外門"外，防火門應能在其內、外兩側手動開啟。

 5 )設置在建筑變形縫附近時，防火門應設置在樓層較多的一側，并應保證防火門開啟時 門扇不跨越變形縫。

 6) 防火門關閉后應具有防煙性能。

 ( 14 )設置在防火墻、防火隔墻上的防火窗，應采用不可開啟的窗扇或具有火災時能自行 關閉的功能。
