自動噴水滅火系統主要由灑水噴頭、報警閥組、水流指示器、壓力開關、末端試水裝置和管網等組件組成，本節主要介紹其結構組成和設置要求。

　　一、灑水噴頭

　　根據結構組成、安裝方式、熱敏元件、覆蓋面積和應用場所，灑水噴頭可分為不同的類型，

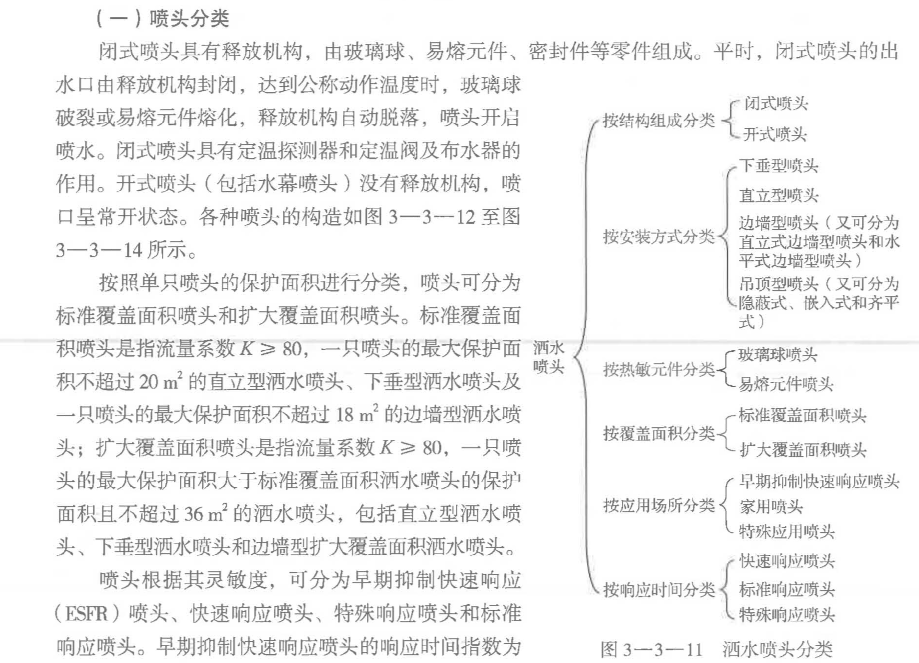

　　如圖3-3一11所示，其設置要求也有所區別。

　　(一)噴頭分類

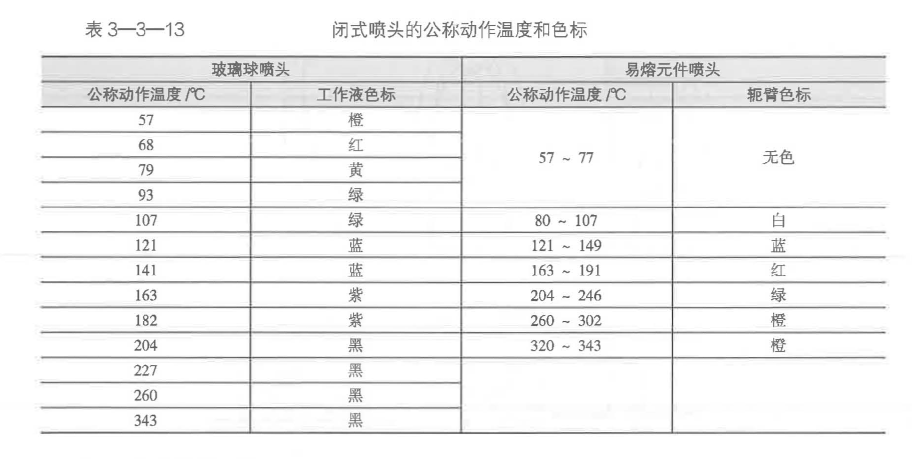

　　根據《自動噴水滅火系統第1部分:灑水噴頭》(GB5135.1-2003)，玻璃球噴頭的公稱動作溫度分為13個溫度等級，易熔元件噴頭的公稱動作溫度分為7個溫度等級。為了區分不同公稱動作溫度的噴頭，將感溫玻璃球中的液體和易熔元件噴頭的輒臂標示為不同的顏色，見表3-3-13。

　　(二)噴頭選型與設置要求

　　1.基本要求

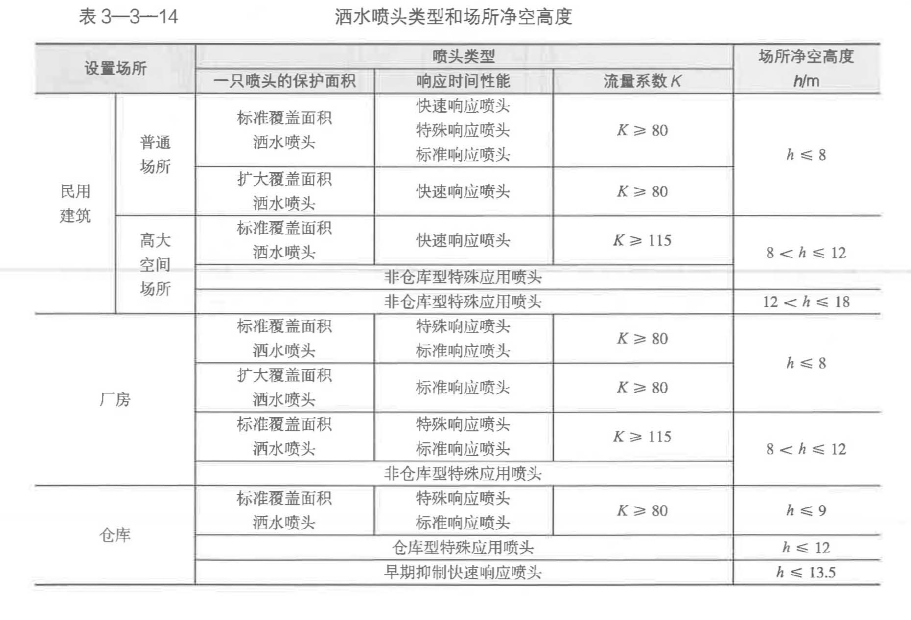

　　設置閉式系統的場所，所選噴頭的類型和場所的最大凈空高度應符合表3-3一14的規定，但僅用于保護室內鋼屋架等建筑構件的灑水噴頭和貨架內置灑水噴頭，可不受此表規定的限制。閉式系統噴頭的公稱動作溫度宜高于環境最高溫度300C。

　　2.噴頭選型

　　(1)對于濕式自動噴水滅火系統，在吊頂下布置噴頭時，應采用下垂型或吊頂型噴頭;頂板為水平面的輕危險級、中危險級I級住宅建筑、宿舍、旅館建筑客房、醫療建筑病房和辦公室，可采用邊墻型噴頭;易受碰撞的部位，應采用帶保護罩的噴頭或吊頂型噴頭;在不設吊頂?shù)膱?chǎng)所內設置噴頭，當配水支管布置在梁下時，應采用直立型噴頭;頂板為水平面且無梁、通風管道等障礙物影響噴頭灑水的場所，可采用擴大覆蓋面積灑水噴頭;住宅建筑和宿舍、公寓等非住宅類居住建筑宜采用家用噴頭。自動噴水防護冷卻系統可采用邊墻型灑水噴頭。

　　(2)對于干式系統和預作用系統，應采用直立型噴頭或干式下垂型噴頭。

　　(3)對于水幕系統，防火分隔水幕應采用開式灑水噴頭或水幕噴頭，防護冷卻水幕應采用水幕噴頭。

　　(4)對于公共娛樂場所，中庭環廊，醫院、療養院的病房及治療區域，老年、少兒、殘疾人集體活動場所，超出消防水泵接合器供水高度的樓層，地下商業場所，宜采用快速響應噴頭。當采用快速響應噴頭時，系統應為溫式系統。

　　(5)不宜選用隱蔽式灑水噴頭，確需采用時，應僅適用于輕危險級和中危險級I級場所。

　　3.噴頭布直

　　(1)直立型、下垂型標準覆蓋面積灑水噴頭的布置。直立型、下垂型標準覆蓋面積灑水噴頭的布置，包括同一根配水支管上噴頭的間距及相鄰配水支管的間距，應根據系統設置場所的火災危險等級、噴頭類型和工作壓力確定，并應符合表3-3-15的規定，且不應小于1.8m。

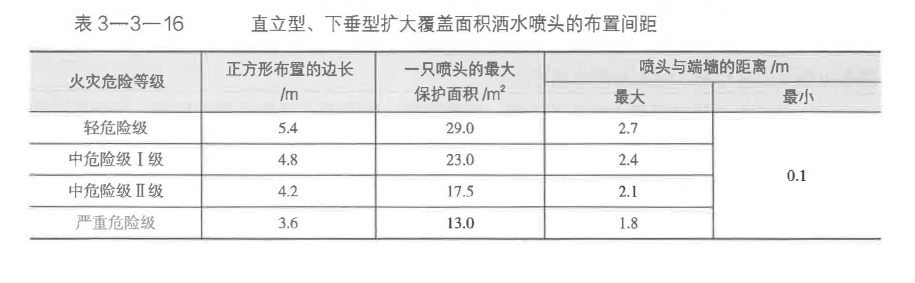

　　(2)直立型、下垂型擴大覆蓋面積灑水噴頭的布置。直立型、下垂型擴大覆蓋面積灑水噴頭應采用正方形布置，其布置間距不應大于表3-3一16的規定，且不應小于2.4m。

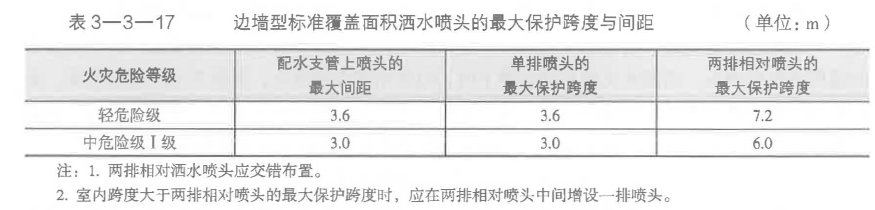

　　(3)邊墻型標準覆蓋面積灑水噴頭的布置。邊墻型標準覆蓋面積灑水噴頭的最大保護跨度與間距應符合表3-3一17的規定。

　　(4)邊墻型擴大覆蓋面積灑水噴頭的布置。邊墻型擴大覆蓋面積灑水噴頭的最大保護跨度和配水支管上灑水噴頭的間距，應按灑水噴頭在工作壓力下能夠噴濕對面墻和鄰近端墻距濺水盤1.2m高度以下的墻面確定，且保護面積內的噴水強度應符合表3-3-2民用建筑和工業廠房采用溫式系統的設計基本參數的規定。

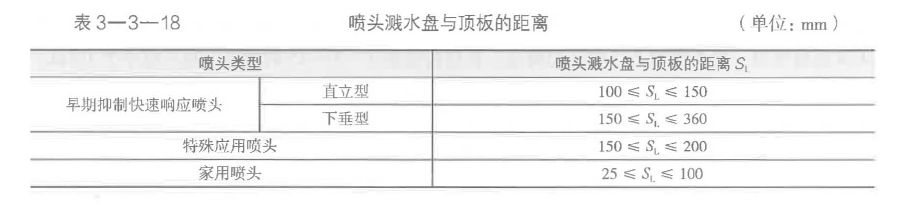

　　(5)直立型、下垂型早期抑制快速響應噴頭、特殊應用噴頭和家用噴頭的布置。除吊頂型灑水噴頭及吊頂下設置的灑水噴頭外，直立型、下垂型早期抑制快速晌應噴頭、特殊應用噴頭和家用噴頭濺水盤與頂板的距離應符合表3-3-18的規定。

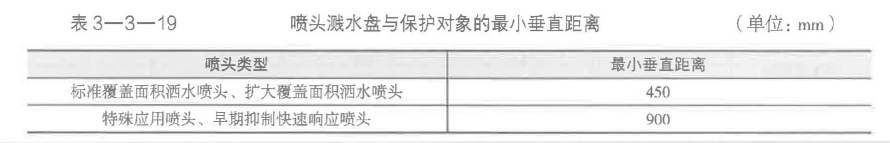

　　(6)圖書館、檔案館、商場、倉庫中通道上方灑水噴頭的布置。圖書館、檔案館、商場、倉庫中的通道上方宜設有噴頭。噴頭與被保護對象的水平距離不應小于0.30m，噴頭濺水盤與保護對象的最小垂直距離不應小于表3-3-19的規定。

　　(7)貨架內置灑水噴頭的布置。貨架內置灑水噴頭宜與頂板下灑水噴頭交錯布置，其濺水盤與上方層板的距離應符合《自動噴水滅火系統設計規范~(GB50084-2017)的規定，與其下部?jī)?chǔ)物頂面的垂直距離不應小于150mm。當貨架內置灑水噴頭上方有孔洞、縫隙時，可在灑水噴頭的上方設置擋水板。擋水板應為正方形或圓形金屬板，其平面面積不宜小于0.12m2，周圍彎邊的下沿宜與灑水噴頭的濺水盤平齊。

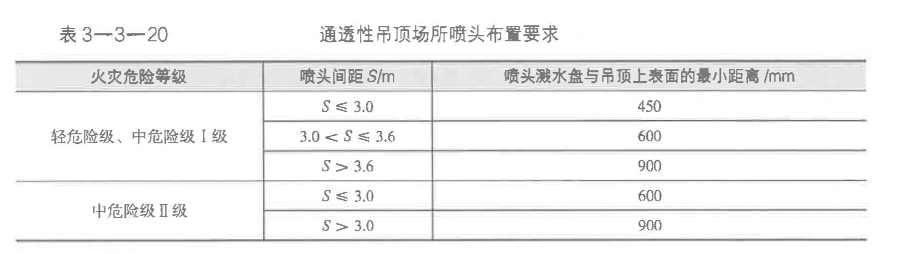

　　(8)通透性吊頂場所灑水噴頭的布置。裝設網格、柵板類通透性吊頂?shù)膱?chǎng)所，當通透面積占吊頂總面積的比例大于70%時，噴頭應設置在吊頂上方，且通透性吊頂開口部位的凈寬度不應小子10mm，開口部位的厚度不應大于開口的最小寬度，噴頭間距及i賤水盤與吊頂上表面的距離應符合表3-3-20的規定。

　　(9)悶頂和技術夾層內灑水噴頭的設置。凈空高度大于800mm的悶頂和技術夾層內應設置灑水噴頭，當悶頂內敷設的配電線路采用不燃材料套管或封閉式金屬線槽保護，風管保溫材料等采用不燃、難燃材料制作，且無其他可燃物時，悶頂和技術夾層內可不設置灑水噴頭。

　　(10)水幕噴頭的布置。防火分隔水幕的噴頭布置，應保證水幕的寬度不小于6m。采用水幕噴頭時，噴頭不應少于3排;采用開式灑水噴頭時，噴頭不應少于2排。防護冷卻水幕的噴頭宜布置成單排。當防火卷簾、防火玻璃墻等防火分隔設施需采用防護冷卻系統保護時，噴頭應根據可燃物的情況，在防火分隔設施的一側或兩側布置;外墻可只在需要保護的一側布置。

　　(11)斜面頂板或吊頂場所的噴頭布置。當頂板或吊頂為斜面時，噴頭應垂直于斜面，并應按斜面距離確定噴頭間距。坡屋頂?shù)奈菁固帒?yīng)設一排噴頭，當屋頂坡度不小于1/3時，噴頭濺水盤至屋脊的垂直距離不應大于800mm;當屋頂坡度小于1/3時，噴頭濺水盤至屋脊的垂直距離不應大于600mm。

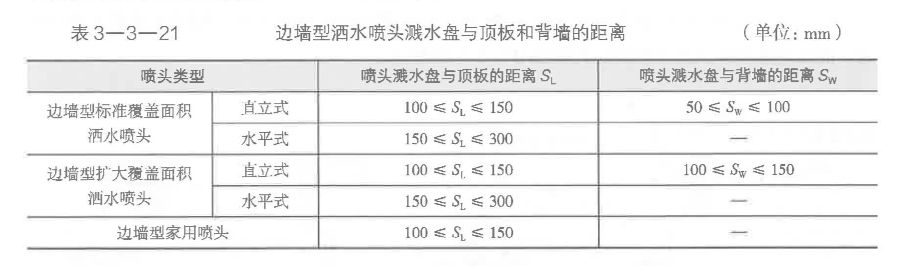

　　(12)邊墻型灑水噴頭濺水盤與頂板和背墻的距離。采用邊墻型灑水噴頭時，其濺水盤與頂板和背墻的距離應符合表3-3-21的規定。

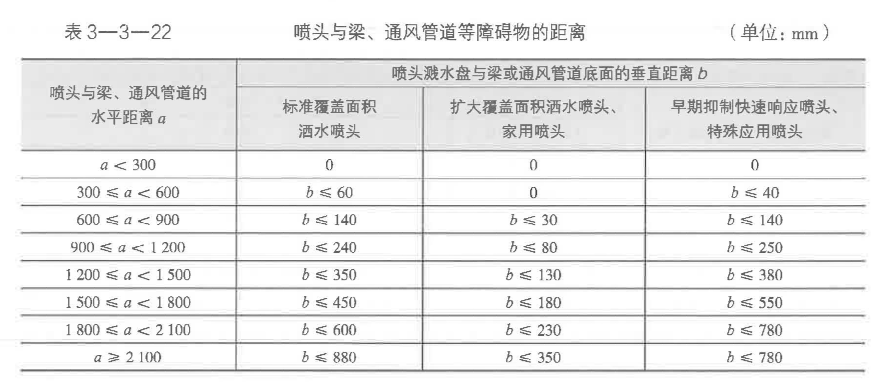

　　(13)噴頭布置的其他要求。同一場所內的噴頭應布置在同一個平面上，并應貼近頂板安裝，使閉式噴頭處于有利于接觸火災熱氣流的位置。除吊頂型灑水噴頭及吊頂下設置的灑水噴頭外，直立型、下垂型標準覆蓋面積噴頭和擴大覆蓋面積噴頭的濺水盤與頂板的距離不應小于75mm，且不應大于150mm。當在梁或其他障礙物的下方布置噴頭時，噴頭與頂板之間的距離不應大于300mm。梁和障礙物及密肋梁板下布置的噴頭，其濺水盤與梁等障礙物及密肋梁板底面的垂直距離不應小于25mm，且不應大于100mmo當在梁間布置灑水噴頭時，灑水噴頭與梁的距離應符合表3-3-22的規定。確有困難時，濺水盤與頂板的距離不應大于550mm,以避免灑水遭受阻擋。梁間布置的灑水噴頭，其j賤水盤與頂板的距離達到550mm仍不能符合表3-3-22的規定時，應在梁底面的下方增設灑水噴頭O噴頭與障礙物距離的其他要求，應符合國家消防技術標準和規范的規定。

　　三、報警閥組

　　自動噴水滅火系統根據不同的系統選用不同的報警閥組。

　　(一)報警閥組的分類及組成

　　報警閥組分為濕式報警閥組、干式報警閥組、雨淋報警閥組和預作用報警裝置。

　　1.濕式報警閥紐

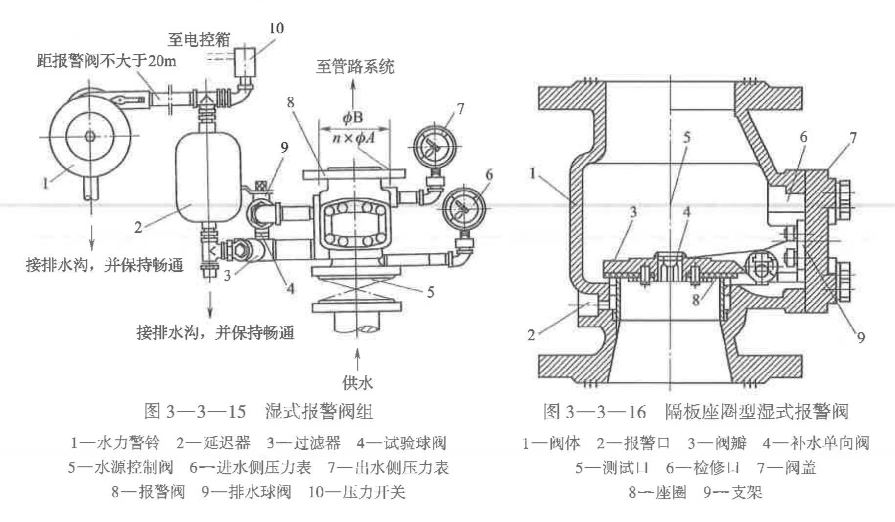

　　(1)濕式報警閥組的組成。濕式報警閥是濕式系統的專用閥門，是只允許水流入系統，并在規定壓力、流量下驅動配套部件報警的一種單向閥。1顯式報警閥組的主要元件為止回閥，其開啟條件與入口壓力及出口流量有關，它與延遲器、水力警鈴、壓力開關、控制閥等組成報警閥組，如圖3-3-15所示。

　　(2)濕式報警閥的工作原理。溫式報警閥組中報警閥的結構有兩種，即隔板座圈型和導閥型。隔板座圈型濕式報警閥的結構如圖3-3一16所示。

　　隔板座圈型濕式報警間上設有進水口、報警口、測試口、檢修口和出水口，間內部設有閥瓣、閥座等組件，是控制水流方向的主要可動密封件。在準工作狀態時，閥瓣上下充滿水，水的壓強近似相等。由于間瓣上面與水接觸的面積大于下面與水接觸的面積，因此閥瓣受到的水壓合力向下。在水壓力及自重的作用下，間瓣坐落在閥座上，處于關閉狀態。當水源壓力出現波動或沖擊時，通過補償器(或補水單向間)使上、下腔壓力保持一致，水力警鈴不發出警報，壓力開關不接通，閥瓣仍處于準工作狀態。補償器具有防止誤報或誤動作功能。閉式噴頭噴水滅火時，補償器來不及補水，閱瓣上面的水壓下降，當其下降到使下腔的水壓足以開啟閱瓣時，下腔內的水便向?yàn)⑺芫W(wǎng)及動作噴頭供水，同時水沿著報警間的環形槽進人報警口，流向延遲器、水力警鈴，警鈴發出聲響警報，壓力開關開啟，發出電接點信號并啟動自動噴水滅火系統的供水泵。

　　2.干式報警閥

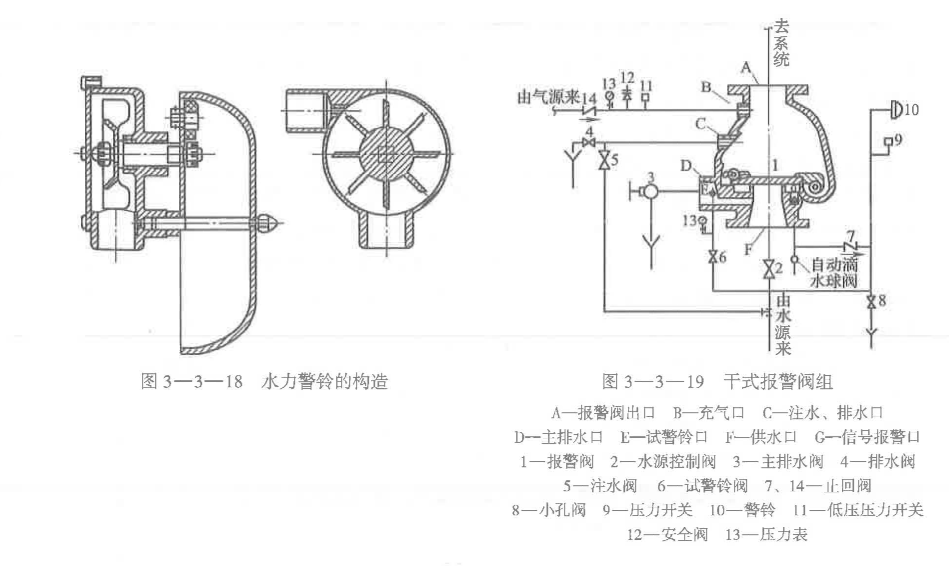

　　(1)干式報警閥組的組成。干式報警閥組主要由干式報警閥、水力瞥鈴、壓力開關、空壓機、安全閥、控制閥等組成，如圖3-3-19所示。報警閥的閥瓣將閥門分成兩部分，出口側與系統管路相連，內充壓縮空氣;進口側與水源相連，配水管道中的氣壓抵住閥瓣，使配水管道始終保持干管狀態，通過兩側氣壓和水壓的壓力變化控制閥瓣的封閉和開啟O噴頭開啟后，干式報警閥自動開啟，其后續的一系列動作類似于1顯式報警閥組。

　　(2)干式報警閥的工作原理。干式報警間的構造如圖3-3-20所示。其中，閥瓣、水密封閥座、氣密封閱座組成隔斷水、氣的可動密封件。在準工作狀態下，報警閥處于關閉位置，橡膠面的閥瓣緊緊地閉合于兩個同心的水、氣密封閱座上，內側為水密封圈，外側為氣密封圈，內、外側之間的環形隔離室與大氣相通，大氣由報警接口配管通向平時開啟的自動滴水球閥。在注水口加水加到打開注水排水閥有水流出為止，然后關閉注水口。注水是為了使氣墊圈起密封作用，防止系統中的空氣泄漏到隔離室或大氣中。只要管道的氣壓保持在適當值，閥瓣就始終處于關閉狀態。

　　3.雨淋報警閥組

　　(1)雨淋報警閥組的組成。雨淋報警間是通過電動、機械或其他方式開啟，使水能夠自動流入噴水滅火系統并同時進行報警的一種單向閥。其按照結構可分為隔膜式、推桿式、活塞式、蝶閥式雨淋報警閥。雨淋報警閥廣泛應用于雨淋系統、71<.幕系統、水霧系統、泡沫系統等各類開式自動噴水滅火系統中。雨淋報警閥組的組成如圖3-3-21所示。

　　(2)雨淋閥的工作原理。雨淋閥是水流控制閥，可以通過電動、液功、氣動及機械方式開啟電磁閥或平衡閥來打開雨淋間，其構造如圖3-3-22所示。

　　(二)報警閥組的設置要求

　　自動噴水滅火系統應根據不同的系統設置相應的報警閥組。保護室內鋼屋架等建筑構件的閉式系統應設置獨立的報警間組，7l<幕系統應設置獨立的報警間組或感溫雨淋閥。

　　報警閱組宜設在安全且易于操作、檢修的地點，環境溫度不低于4"C且不高于70"C，距地面高度宜為1.2m。設有報警間組的部位應設置排水設施。水力警鈴應設置在有人值班的地點附近或公共通道的外墻上，其與報警閥連接的管道直徑應為20mm，總長度不宜大于20m;水力警鈴的工作壓力不應小于0.05MPao

　　一個報警閥組控制的噴頭數，對于溫式系統、預作用系統不宜超過800只，對于干式系統不宜超過500只。串聯接入溫式系統配水干管的其他自動噴水滅火系統，應分別設置獨立的報警閥組，其控制的噴頭數計入溫式閥組控制的噴頭總數。每個報警間組供水的最高和最低位置噴頭的高程差不宜大于50m。

　　雨淋報警閥組的電磁閥，在人口處應設置過濾器;并聯設置雨淋報警閥組的雨淋系統，其雨淋報警閥控制腔的人口處應設置止回閥。

　　控制閥安裝在報警閥的入口處，用于在系統檢修時關閉系統?？刂崎y應保持在常開位置，保證系統時刻處于警戒狀態。連接報警閥進出口的控制間應采用信號閥，其啟閉狀態的信號應反饋到消防控制中心;采用其他閥門時，必須用鎖具鎖定閥位。

　　三、水流指示器

　　(一)水流指示器的組成

　　水流指示器是在自動噴水滅火系統中將水流信號轉換成電信號的一種水流報警裝置，一般用于濕式、干式、預作用、循環啟閉式、自動噴水一泡沫聯用系統中。水流指示器的槳片與水流方向垂直，噴頭開啟后引起管道中的水流動，當槳片或膜片感知水流的作用力時帶動微動開關動作，接通延時線路，延時器開始計時。達到設定的延時時間后，槳片仍向水流方向偏轉無法回位，電觸點閉合，輸出信號。當水流停止時槳片

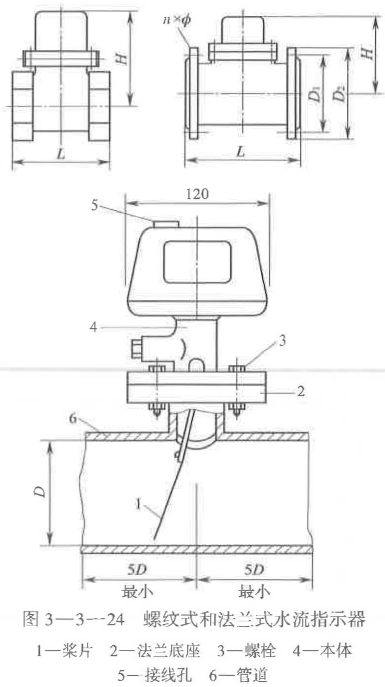

　　和動作桿復位，觸點斷開，信號消除。蝶、紋式和法蘭式水流指示器的結構如圖3-3-24所示。

　　(二)水流指示器的設置要求

　　(1)水流指示器的功能是及時報告發生火災的部位。在設置閉式自動噴水滅火系統的建筑內，除報警閥組控制的灑水噴頭僅保護不超過防火分區面積的同層場所外，每個防火分區和每個樓層均應設置水流指示器。

　　(2)倉庫內頂板下灑水噴頭與貨架內置灑水嘖頭應分別設置水流指示器c

　　(3)當在水流指示器人口前設置控制閥時，應采用信號閥。

　　四、壓力開關

　　(一)壓力開關的組成

　　壓力開關是一種壓力傳感器，它是自動噴水滅火系統中的一個部件，其作用是將系統的壓力信號轉化為電信號。接壓力開關的管道充水壓力達到設定值時，壓力開關受到水壓的作用后接通電觸點，輸出信號，實現報警和啟動消防水泵。

　　壓力開關的構造如罔3-3-25所示。

　　(二)壓力開關的設置要求

　　(1)壓力開關安裝在系統管網或報警閥延遲器出口后的報警管道上。自動噴水滅火系統應采用壓力開關控制消防水泵和穩壓泵，并能調節啟、停穩、壓泵的壓力。

　　(2)雨淋系統和防火分隔水幕系統的水流報警裝置應采用壓力開關。

　　五、末端試水裝置

　　(一)末端試7.1<裝置的組成

　　末端試水裝置由民水|閱、壓力表以及試水接頭等組成，其作用是檢驗系統的可靠性，測試干式系統和預作用系統的管道充水時間。末端試水裝置的構造如圖3-3-26所示。

　　(二)末端試7.1<裝置的設置要求

　　(1)每個報警閥組控制的最不利點噴頭處應設置末端試水裝置，其他防火分區和樓層均應設置直徑為25mm的試水閥。

　　(2)末端試水裝置和試水間應有標識，并設在便于操作的部位，距地面高度宜為1.5m,

　　且應配備有足夠排水能力的排水設施。

　　(3)末端試水裝置試水接頭出水口的流量系數應與同樓層或同防火分區內選用的最小流量系數的噴頭相等。末端試水裝置的出水，應采用孔口出流的方式排人排水管道。排水立管宜設伸頂通氣管，且管徑不應小于75mm。

　　六、管道

　　(一)管道的工作壓力

　　自動噴水滅火系統配水管道的工作壓力不應大于1.20MPa。其他用水設施不應設置在自動噴水滅火系統的配水管道上。輕危險級、中危險級場所中各配水管人口的壓力均不宜大于0.40MPa。

　　(二)管道的材質

　　自動噴水滅火系統的配水管道應采用內外壁熱鍍缽鋼管、涂覆鋼管、不銹鋼管或銅管。當報警閥人口前管道采用不防腐鋼管時，應在報警閥前設置過濾器。

　　自動噴水滅火系統設置場所的火災危險等級為輕危險級或中危險級I級時，可采用氯化聚氯乙烯(pvc-c)管。采用氯化聚氯乙烯(pvc-c)管材及管件時，系統應選用濕式系統，并應采用快速響應噴頭;配水管及配水支管的直徑不應超過DN80mm，且不應穿越防火分區;當設置在有吊頂場所時，吊頂內不應有可燃物，且吊頂材料應為不燃或難燃材料;當設置在無吊頂場所時，該場所的頂板應為水平、光滑頂板，且噴頭濺水盤與頂板的距離不應大于100mmo

　　火災危險等級為輕危險級或中危險級I級的場所，灑水噴頭與配水管道之間可采用消防灑水軟管連接，但系統應為1顯式系統，且消防灑水軟管應設置在吊頂內，長度不應超過1.8mc

　　(三)管道的連接方式

　　(1)鍍缽鋼管、涂覆鋼管可采用溝槽式連接件(卡箍)、螺紋或法蘭連接方式。當報警閥前采用內壁不防腐鋼管時可采用焊接方式連接。

　　(2)銅管可采用軒焊、溝槽式連接件(卡箍)、法蘭和卡壓等連接方式。

　　(3)不銹鋼管可采用溝槽式連接件(卡箍)、法蘭和卡壓等連接方式，不宜采用焊接方式。(4)氯化聚氯乙烯(PVC-C)管材、管件可采用粘接方式連接，與其他材質管材、管件連

　　接時，可采用螺紋、法蘭或溝槽式連接件(卡箍)連接c

　　(5)銅管、不銹鋼管、氧化聚氯乙烯(PVC-C)管應采用配套的支架、吊架。

　　(6)系統中直徑等于或大于100mm的管道，應分段采用法蘭或溝槽式連接件(卡箍)連接。(四)配水支管控制的噴頭數量

　　配水管兩側每根配水支管控制的標準流量噴頭數，輕危險級、中危險級場所不應超過8只，同時在吊頂上下設置噴頭的配水支管，上下側均不應超過8只。嚴重危險級和倉庫危險級場所均不應超過6只c輕危險級、中危險級場所中配水支管、配水管控制的標準流量灑水噴頭數量，應符合《自動噴水滅火系統設計規范~(GB50084-2017)的規定。

　　(五)管道的直徑

　　管道的直徑應經水力計算確定。短立管及末端試水裝置的連接管，其管徑不應小于
